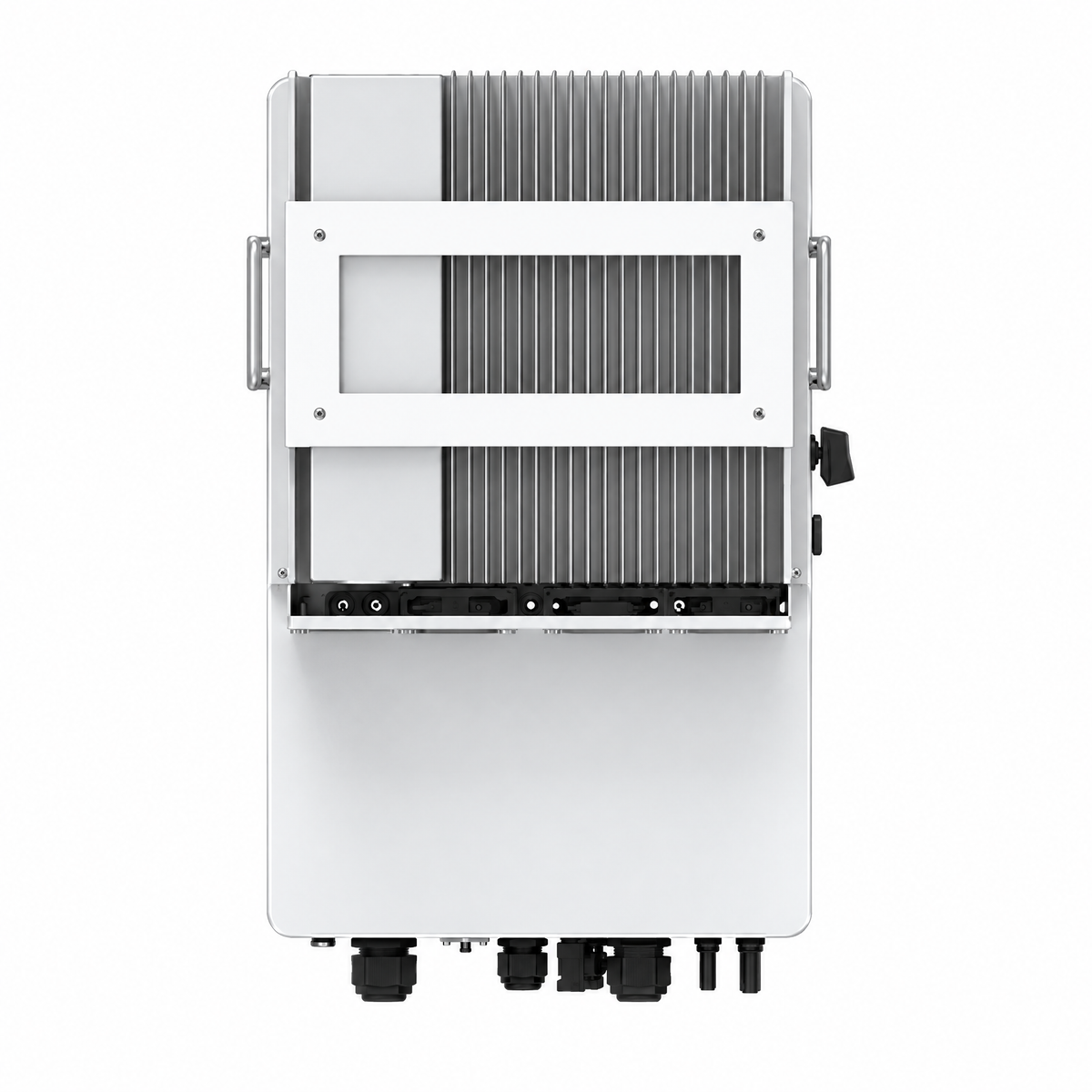

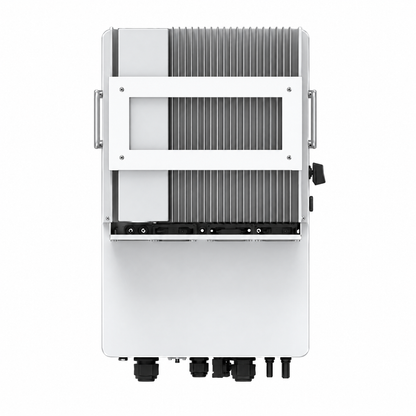

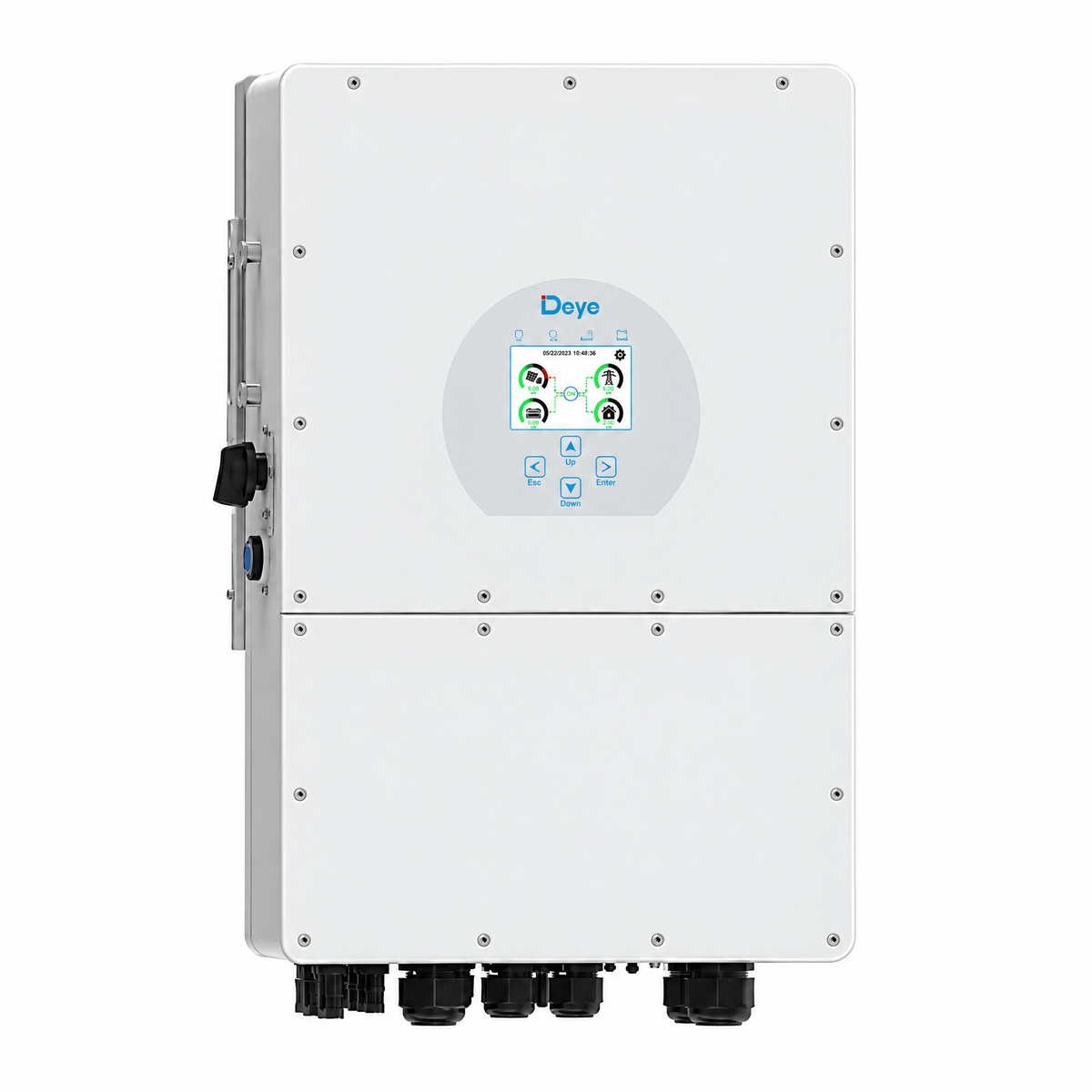

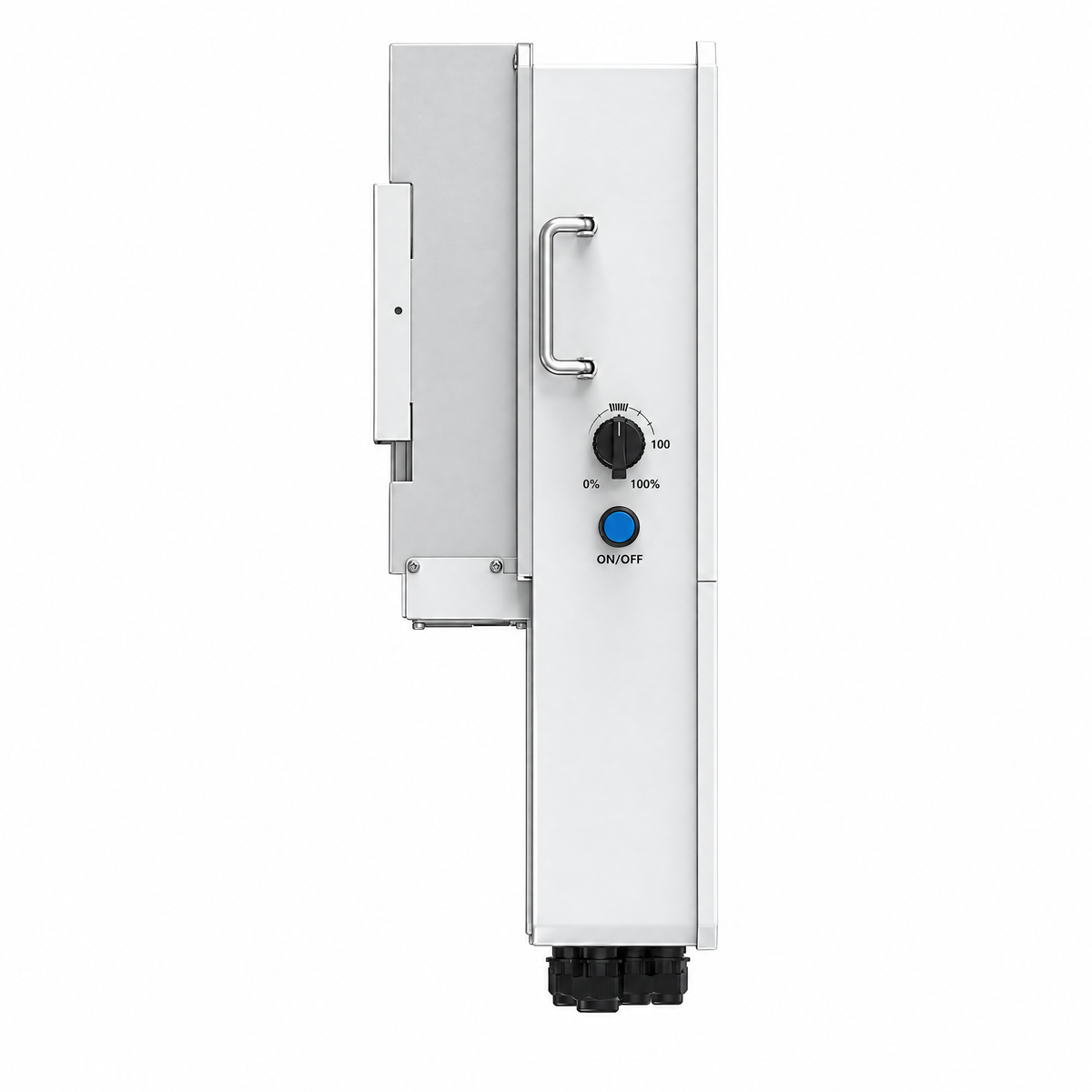

Invertor Hibrid Deye SUN-20K-SG01HP3-EU-AM2 20kW Trifazat HV cu Backup, 2 MPPT, IP65
Invertor Hibrid Deye SUN-20K-SG01HP3-EU-AM2 20kW Trifazat HV cu Backup, 2 MPPT, IP65
SKU:SUN-20K-SG01HP3-EU-AM2-AB
Nu am putut încărca disponibilitatea pentru ridicare
- Descriere produs
- Pune o intrebare
|
Invertor Hibrid Trifazat Deye SUN‑20K‑SG01HP3‑EU‑AM2 20kW · baterii high voltage 160–700V · 2 MPPT · până la 26kW DC · Wi‑Fi / CAN / RS485 · IP65
|
☀️ Până la 26kW putere DC
Fișa tehnică oficială indică putere DC maximă de 26.000W pentru modelul de 20kW, destinată câmpurilor fotovoltaice dimensionate corect.
🔋 Baterii high voltage 160–700V
Model compatibil cu baterii litiu-ion de înaltă tensiune. Strategia de încărcare se auto-adaptează la BMS-ul bateriei compatibile.
⚡ Curent baterie de până la 50A
Curentul maxim de încărcare și descărcare declarat este de 50A. Alegerea bateriei și a protecțiilor se face conform proiectului electric.
🎯 2 MPPT / 2+2 stringuri
Două trackere MPPT, cu configurație declarată 2+2 stringuri pentru câmpuri PV cu orientări sau condiții de iradiere diferite.
🔄 Backup de 1,5× puterea nominală
În regim off-grid, producătorul indică o putere de vârf de 1,5 ori puterea nominală timp de 10 secunde, pentru sarcini compatibile.
📱 Comunicare și monitorizare

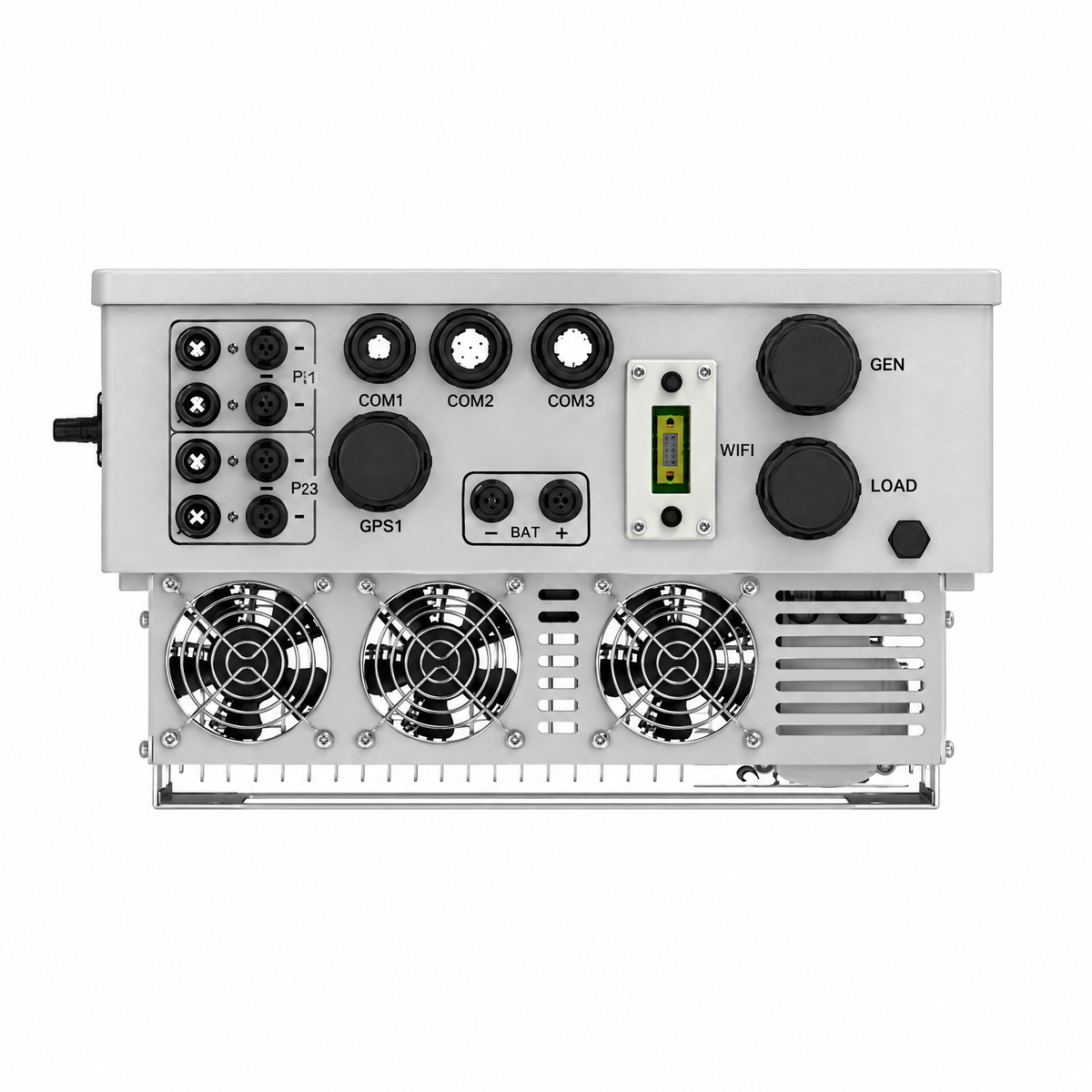

Interfețele CAN, RS485 și RS232 susțin integrarea cu bateria; opțiunile de monitorizare includ Wi‑Fi, Bluetooth, 4G sau LAN, în funcție de configurație.
Putere hibridă pentru sisteme trifazate cu baterii high voltage
Deye SUN‑20K‑SG01HP3‑EU‑AM2 este un invertor hibrid trifazat de 20kW, proiectat pentru sisteme fotovoltaice cu stocare de energie în baterii litiu-ion high voltage. Gestionează energia produsă de panouri, bateria compatibilă, rețeaua electrică și, când proiectul o impune, o sursă de rezervă compatibilă.
Pagina furnizorului menționează funcționarea cu acumulatori high voltage și aprobarea ANRE pentru montaj prin programul Casa Verde. Eligibilitatea, documentația actualizată și condițiile programului se confirmă cu instalatorul și autoritățile competente înainte de proiect.
Stocare high voltage și control prin BMS
Invertorul utilizează baterii litiu-ion în intervalul 160–700V, cu o intrare de baterie și strategie de auto-adaptare la BMS. Compatibilitatea finală a bateriei, protocolul CAN, cablarea, firmware-ul și protecțiile trebuie confirmate înainte de instalare.
|
Energie pentru fiecare scenariu ● PV + baterie + rețea: coordonează sursele într-un sistem hibrid trifazat cu baterie high voltage. ● Generator compatibil: producătorul menționează funcția de stocare a energiei provenite de la un generator diesel compatibil. ● Cuplare AC: producătorul indică funcție pentru integrarea într-un sistem solar existent, conform proiectului tehnic. ● Funcționarea în paralel, până la 10 unități conform prezentării producătorului, necesită echipamente compatibile și configurare profesională. |
Gestionarea câmpului fotovoltaic cu 2 MPPT-uri
Intrarea fotovoltaică acceptă tensiune DC maximă de 1.000V, tensiune de pornire de 180V și interval MPPT de 150–850V. Pentru modelul de 20kW, fișa tehnică indică tensiune DC nominală de 600V, interval la sarcină completă de 500–850V, curent PV de 26A + 26A și curent de scurtcircuit de 39A + 39A.
Backup, eficiență și continuitate
Puterea AC nominală și UPS este de 20.000W, iar puterea AC maximă este de 22.000W. În modul off-grid, producătorul indică o putere de vârf de 1,5 ori puterea nominală timp de 10 secunde. Sarcinile protejate, tabloul de backup și protecțiile sunt stabilite de proiectant sau instalator.
Producătorul declară eficiență maximă de 97,6%, eficiență europeană de 97,0% și eficiență MPPT de 99,9%. Rezultatul real depinde de câmpul PV, bateria instalată, cablare, temperatură, iradiere și profilul de consum.
🛡️ Protecții integrate
Fișa tehnică listează protecție anti-insularizare, polaritate inversă PV, detectarea impedanței de izolație, monitorizarea curentului rezidual, supracurent și scurtcircuit la ieșire.
⚡ Protecție la supratensiune
Documentația tehnică menționează categorie de supratensiune DC Type II și AC Type III.
🌧️ IP65 și răcire inteligentă
Carcasă IP65, răcire inteligentă cu aer și temperatură de operare declarată între −40°C și +60°C, cu derating peste +45°C.
📏 Format pentru montaj pe perete
Dimensiuni declarate: 408 × 638 × 237mm, fără conectori și suporturi; masă declarată: 30,5kg.
Specificații tehnice
| Model și sistem | |
| Model | Deye SUN‑20K‑SG01HP3‑EU‑AM2 |
| Tip | Invertor hibrid trifazat, baterie high voltage |
| Putere AC nominală / UPS | 20.000W |
| Putere AC maximă | 22.000W |
| Tensiune intrare/ieșire | 220/380V sau 230/400V, 3L+N+PE |
| Frecvență rețea | 50Hz (45–55Hz) / 60Hz (55–65Hz) |
| Putere de vârf off-grid | 1,5 × puterea nominală, 10 secunde |
| Curent AC nominal intrare/ieșire | 30,4A / 29A |
| Curent AC maxim intrare/ieșire | 33,4A / 31,9A |
| AC passthrough continuu | 80A |
| Intrare baterie high voltage | |
| Tip baterie | Litiu-ion |
| Interval tensiune baterie | 160–700V |
| Curent max. încărcare | 50A |
| Curent max. descărcare | 50A |
| Strategie baterie litiu | Auto-adaptare la BMS |
| Număr intrări baterie | 1 |
| Comunicare cu BMS | CAN |
| Intrare fotovoltaică | |
| Putere DC maximă | 26.000W |
| Tensiune PV maximă | 1.000V |
| Tensiune de pornire | 180V |
| Interval MPPT | 150–850V |
| Interval DC la sarcină completă | 500–850V |
| Tensiune DC nominală | 600V |
| Trackere MPPT / stringuri | 2 / 2+2 |
| Curent PV maxim de operare | 26A + 26A |
| Curent de scurtcircuit PV max. | 39A + 39A |
| Eficiență, comunicație și construcție | |
| Eficiență maximă | 97,6% |
| Eficiență europeană | 97,0% |
| Eficiență MPPT | 99,9% |
| Comunicare | RS485, RS232, CAN |
| Monitorizare opțională | GPRS, Wi‑Fi, Bluetooth, 4G, LAN |
| Grad de protecție | IP65 |
| Răcire | Răcire inteligentă cu aer |
| Temperatură de operare | −40°C până la +60°C; derating peste +45°C |
| Zgomot | ≤55dB |
| Dimensiuni (L × Î × A) | 408 × 638 × 237mm, fără conectori și suporturi |
| Masă | 30,5kg |
| Montaj | Pe perete |
Documente produs
| 📄 Fișă tehnică Deye SUN‑20K‑SG01HP3‑EU‑AM2 (PDF) 📄 Manual de utilizare în limba engleză (PDF) 📄 Certificat de garanție Deye (PDF) Documentele se deschid într-o filă nouă. Verifică modelul acoperit de certificat, compatibilitatea bateriei, reglementările locale și versiunea de firmware înainte de instalare. |
Proiectare și instalare
| ✓ Potrivit pentru arhitecturi trifazate cu panouri, baterie high voltage și sarcini de backup definite în proiect. ✓ Confirmă compatibilitatea BMS/CAN, tensiunea bateriei, modelul și versiunea de firmware înainte de achiziție și montaj. ✓ Configurarea MPPT, stringurilor PV, protecțiilor și modului backup trebuie realizată de un instalator autorizat, conform normativelor aplicabile. Conținutul exact al livrării, accesoriile de montaj și opțiunile de monitorizare se confirmă cu furnizorul înainte de comandă. |
|
Siguranță și montaj profesional ⚠️ Invertorul trebuie instalat și pus în funcțiune de personal calificat, cu respectarea manualului, normativelor electrice și cerințelor operatorului de distribuție. ⚠️ O baterie high voltage lucrează la tensiuni periculoase. Folosește cabluri, întrerupătoare, siguranțe și conexiuni proiectate pentru bateria și sistemul real. ⚠️ Respectă tensiunile și curenții PV admisibili; proiectează stringurile în intervalul MPPT și fără depășirea tensiunii maxime DC de 1.000V. ⚠️ Nu conecta și nu deconecta cabluri sub sarcină. Oprește sursele conform manualului și verifică absența tensiunii înainte de intervenție. |
Întrebări frecvente
Este un invertor monofazat sau trifazat?
SUN‑20K‑SG01HP3‑EU‑AM2 este un invertor hibrid trifazat. Funcționează la 220/380V sau 230/400V, cu conexiune 3L+N+PE.
Ce baterii pot utiliza cu acest invertor?
Acceptă baterii litiu-ion high voltage în intervalul 160–700V și are o strategie de auto-adaptare la BMS. Confirmă modelul exact, protocolul CAN și firmware-ul înainte de achiziție.
Este aprobat pentru Casa Verde?
Pagina furnizorului menționează aprobarea ANRE și posibilitatea montajului prin Casa Verde. Verifică eligibilitatea, documentația actuală și condițiile programului cu instalatorul și autoritățile competente.
Câtă putere pot conecta din panouri fotovoltaice?
Fișa tehnică oficială indică putere DC maximă de 26.000W, cu tensiune PV maximă de 1.000V. Dimensionarea finală se face de proiectant sau instalator autorizat.
Are backup atunci când cade rețeaua?
Este un invertor hibrid care poate lucra cu baterie; producătorul declară putere de vârf off-grid de 1,5 ori puterea nominală timp de 10 secunde. Tabloul de backup și consumatorii protejați se proiectează specific aplicației.
Ce înseamnă 2 MPPT-uri?
Are două trackere MPPT, cu configurație declarată 2+2 stringuri. Acest lucru poate ajuta la folosirea câmpurilor de panouri cu condiții de iradiere sau orientări diferite.
Poate fi montat afară?
Carcasa este IP65, iar temperatura de operare declarată este între −40°C și +60°C, cu derating peste +45°C. Montajul trebuie să respecte manualul, ventilația, umbrirea și accesul pentru mentenanță.
|
20kW putere nominală |
26kW putere DC max. |
160–700V baterie HV |
2 MPPT 2+2 stringuri |
