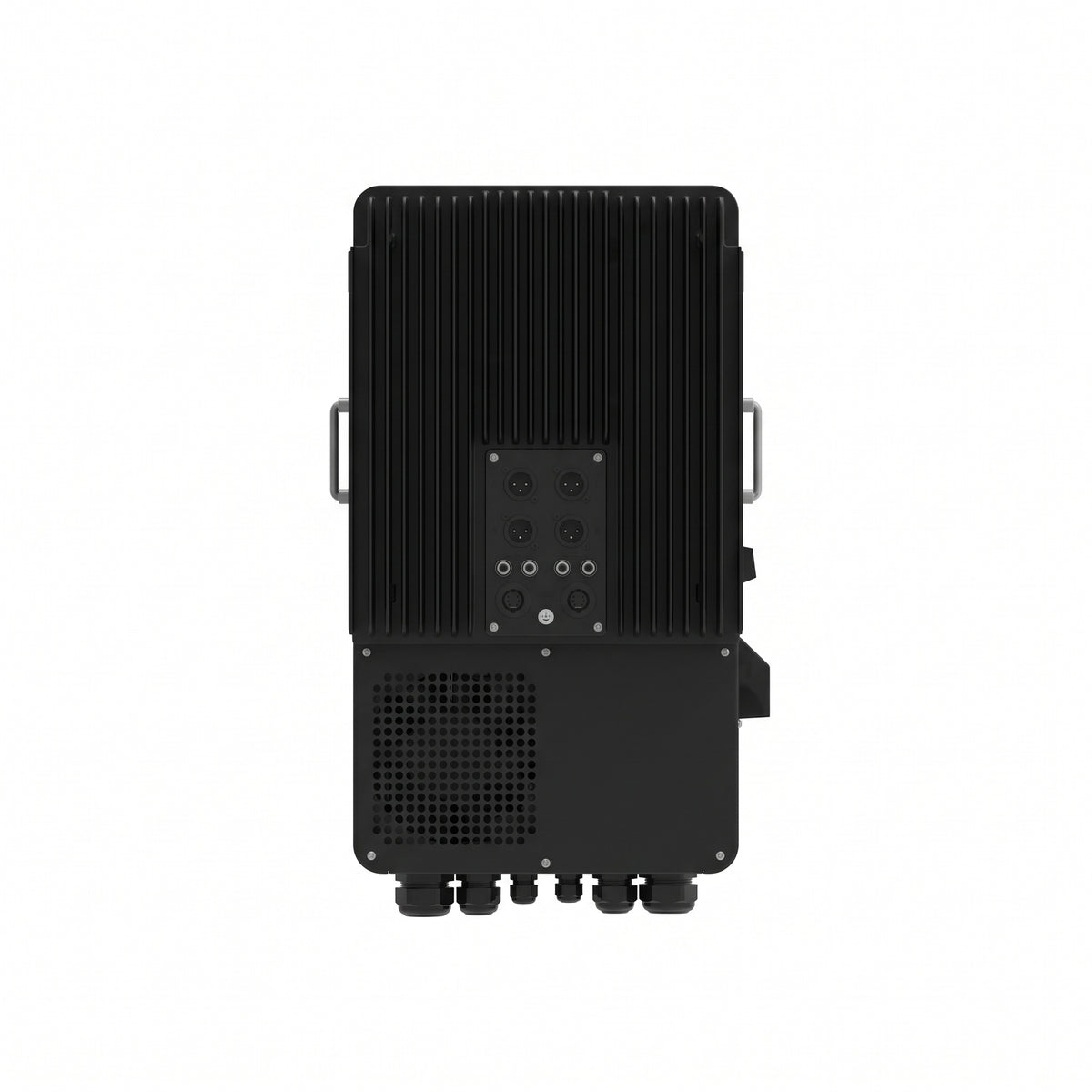

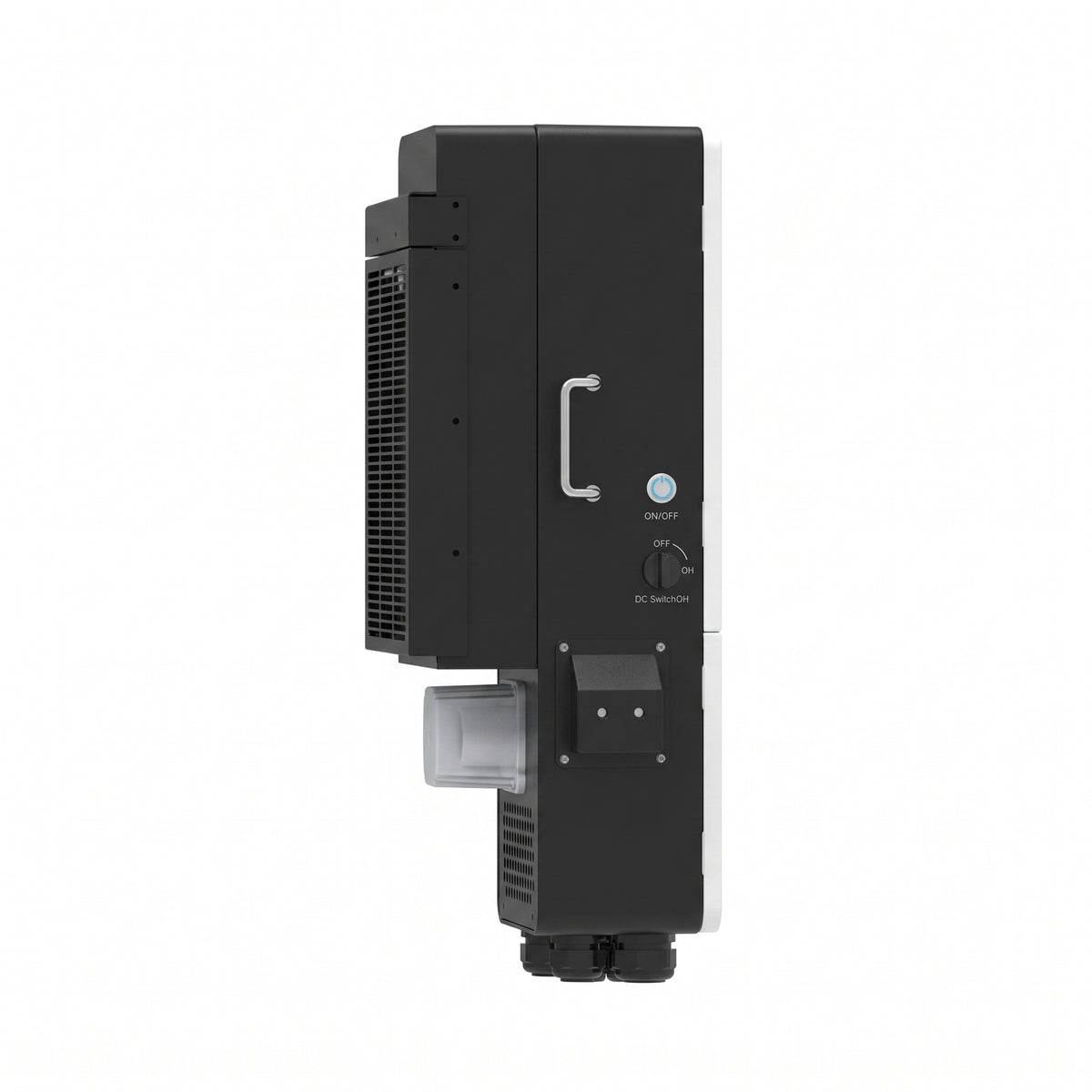

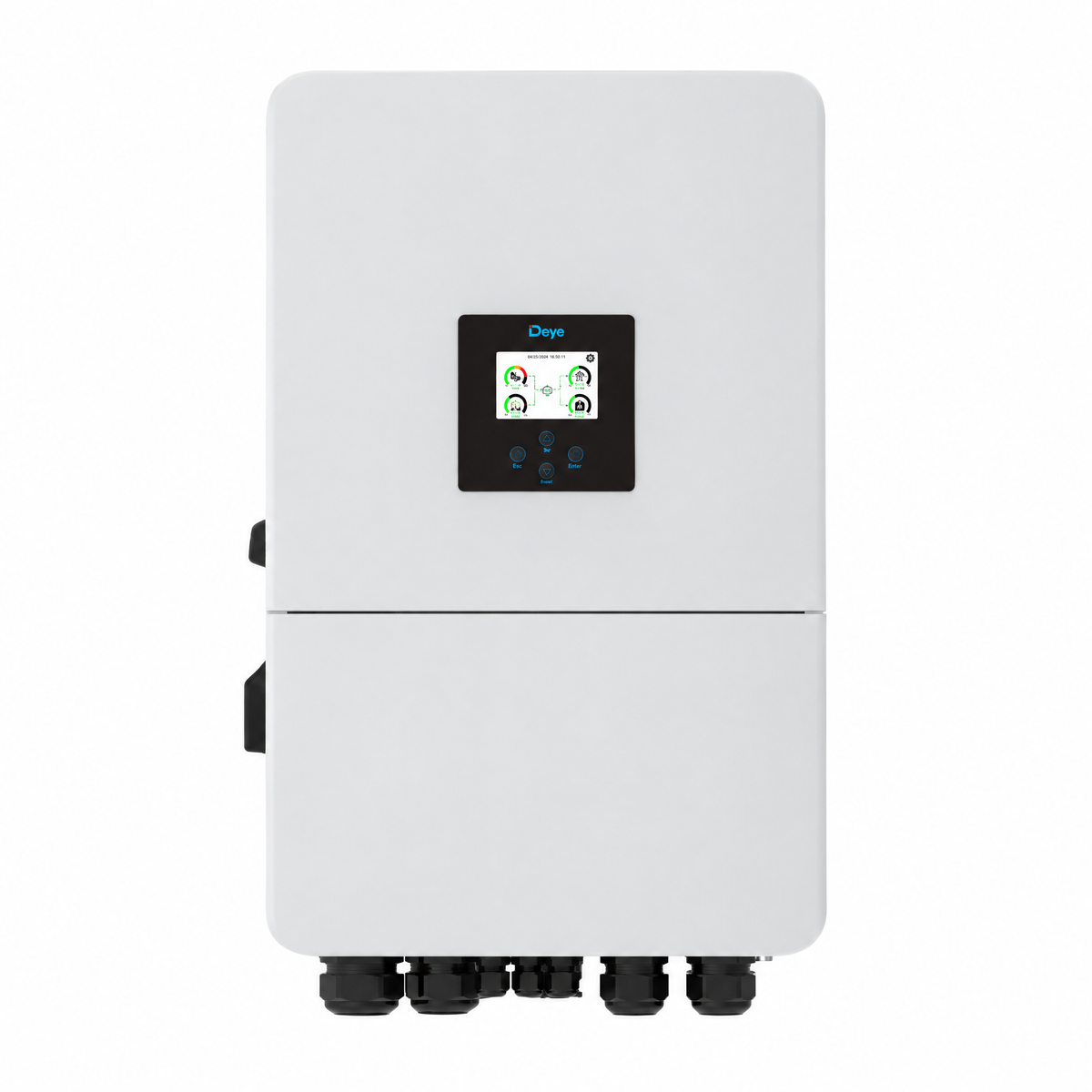

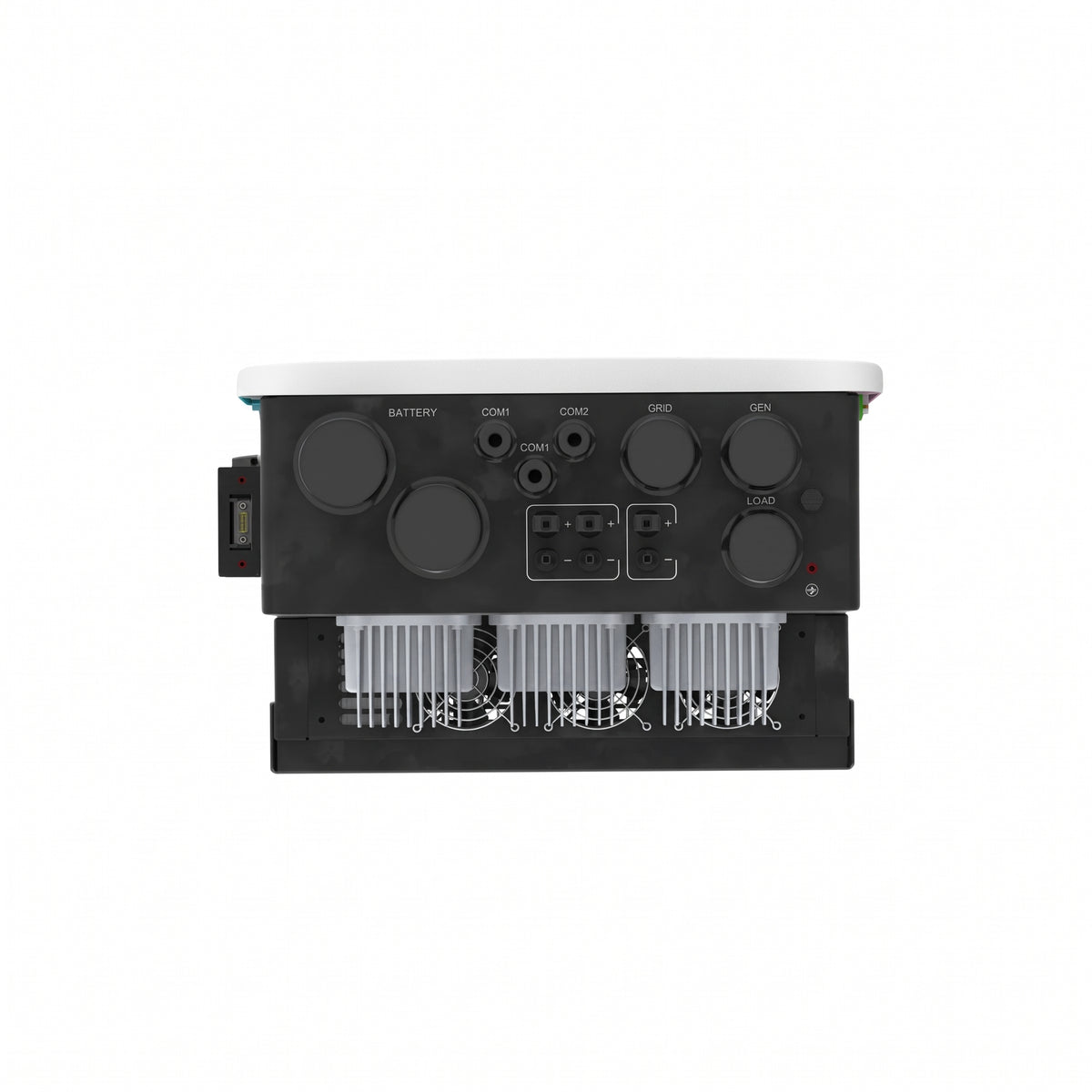

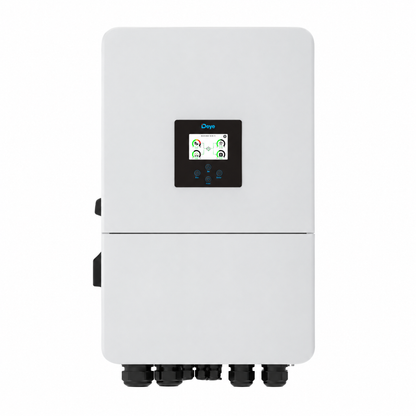

Invertor Hibrid Deye SUN-20K-SG05LP3-EU-SM2 20kW Trifazat Low Voltage IP65 cu Backup, 2 MPPT
Invertor Hibrid Deye SUN-20K-SG05LP3-EU-SM2 20kW Trifazat Low Voltage IP65 cu Backup, 2 MPPT
SKU:SUN-20K-SG05LP3-EU-SM2-AB
Nu am putut încărca disponibilitatea pentru ridicare
- Descriere produs
- Pune o intrebare
|
Invertor Hibrid Trifazat Deye SUN‑20K‑SG05LP3‑EU‑SM2 20kW · baterii low voltage 40–60V · 2 MPPT · max. 40kW PV · Wi‑Fi / CAN / RS485 · IP65
|
☀️ Până la 40kW putere PV accesibilă
Conceput pentru sisteme fotovoltaice de putere mare, cu putere PV accesibilă de maximum 40.000W și intrare PV de maximum 32.000W.
🔋 Baterii low voltage 40–60V
Compatibil cu baterii plumb-acid sau litiu-ion în intervalul 40–60V; comunicarea cu BMS-ul pentru bateriile litiu este auto-adaptivă.
⚡ Curent baterie de până la 350A
Curentul maxim de încărcare și descărcare este de 350A, pentru transfer energetic rapid în sistemele cu stocare corect dimensionate.
🎯 2 trackere MPPT
Dispune de 2 trackere MPPT, cu configurare 2+2 stringuri, potrivită pentru câmpuri PV cu orientări sau condiții de iradiere diferite.
🔄 Backup de 2× puterea nominală
În regim off-grid, producătorul indică putere de vârf de două ori puterea nominală pentru 10 secunde, pentru sarcini de pornire temporare.
📱 Comunicare completă
Interfețele Wi‑Fi, RS485 și CAN susțin monitorizarea și integrarea cu echipamente compatibile, inclusiv bateria cu BMS.
Putere hibridă pentru sisteme trifazate cu stocare
Deye SUN‑20K‑SG05LP3‑EU‑SM2 este un invertor hibrid trifazat de 20kW, conceput pentru sisteme fotovoltaice rezidențiale mari, aplicații comerciale ușoare și proiecte cu stocare de energie la joasă tensiune. Gestionează energia produsă de panouri, bateria compatibilă, rețeaua electrică și, când proiectul o impune, o sursă de rezervă compatibilă.
Cu două MPPT-uri, putere PV accesibilă de până la 40kW și curent de baterie de până la 350A, modelul oferă flexibilitate pentru proiecte care urmăresc creșterea autoconsumului, backup-ul sarcinilor importante și folosirea programată a energiei stocate.
Stocare la joasă tensiune și controlul energiei
Invertorul funcționează cu baterii plumb-acid sau litiu-ion în intervalul 40–60V și folosește o strategie de comunicare auto-adaptivă cu BMS-ul pentru baterii litiu compatibile. Modelul exact al bateriei, protocolul CAN/RS485, cablarea și versiunea de firmware se confirmă înainte de instalare.
|
Energie pentru fiecare scenariu ● PV + baterie + rețea: gestionează sursele într-un sistem hibrid trifazat. ● Generator compatibil: producătorul menționează posibilitatea stocării energiei provenite de la un generator diesel. ● Cuplare AC: funcție menționată de producător pentru modernizarea unui sistem solar existent, conform proiectului tehnic. ● Funcționarea în paralel se configurează conform manualului, firmware-ului și proiectului instalatorului. |
Gestionarea câmpului fotovoltaic cu 2 MPPT-uri
Intrarea fotovoltaică acceptă o tensiune maximă de 800V, tensiune de pornire de 160V și interval MPPT de 160–650V. Pentru modelul de 20kW, producătorul indică 2 trackere MPPT cu 2+2 stringuri, curent PV maxim de operare de 36A + 36A și curent de scurtcircuit de 54A + 54A.
Backup, eficiență și continuitate
Puterea nominală AC este de 20.000W, iar puterea aparentă maximă este de 22.000VA. În modul off-grid, Deye indică o putere de vârf de două ori puterea nominală pentru 10 secunde. Sarcinile de backup, tabloul de consumatori și protecțiile se proiectează de un instalator calificat.
Producătorul declară eficiență maximă de 97,6%, eficiență europeană de 97,0% și eficiență MPPT de peste 99%. Rezultatul real al sistemului depinde de dimensionarea câmpului PV, configurația bateriei, temperatură, umbre, cablare și profilul de consum.
🛡️ Protecții integrate
Include protecție la polaritate inversă DC, supracurent AC, temperatură, supratensiune AC, scurtcircuit, curent rezidual și monitorizarea componentei DC.
⚡ Protecție la supratensiune Type II
Este listată protecție la supratensiune Type II atât pe partea DC, cât și pe partea AC.
🌧️ IP65 și răcire inteligentă
Carcasa IP65 și răcirea cu aer inteligentă sunt concepute pentru montaj protejat, conform condițiilor recomandate de producător.
📏 Format pentru montaj pe perete
Dimensiunile declarate sunt 456 × 750 × 268,5mm, fără conectori și suporturi; masa declarată este de 51,9kg.
Specificații tehnice
| Model și sistem | |
| Model | Deye SUN‑20K‑SG05LP3‑EU‑SM2 |
| Tip | Invertor hibrid trifazat, low voltage |
| Putere nominală AC | 20.000W |
| Putere aparentă AC maximă | 22.000VA |
| Tensiune nominală intrare/ieșire | 220/380V sau 230/400V, 0,85Un–1,1Un, 3L+N+PE |
| Frecvență rețea | 50Hz (45–55Hz) / 60Hz (55–65Hz) |
| Putere de vârf off-grid | 2 × puterea nominală, 10 secunde |
| AC passthrough continuu | 70A |
| Intrare baterie | |
| Tip baterie | Plumb-acid sau litiu-ion |
| Interval tensiune baterie | 40–60V |
| Curent max. încărcare/descărcare | 350A |
| Strategie baterie litiu | Auto-adaptare la BMS |
| Număr intrări baterie | 2 |
| Intrare fotovoltaică | |
| Putere PV accesibilă maximă | 40.000W |
| Putere maximă de intrare PV | 32.000W |
| Tensiune PV maximă | 800V |
| Tensiune de pornire | 160V |
| Interval MPPT | 160–650V |
| Tensiune nominală PV | 550V |
| Trackere MPPT / stringuri | 2 / 2+2 |
| Curent PV max. de operare | 36A + 36A |
| Curent de scurtcircuit PV max. | 54A + 54A |
| Eficiență, comunicație și construcție | |
| Eficiență maximă | 97,6% |
| Eficiență europeană | 97,0% |
| Eficiență MPPT | >99% |
| Comunicare | Wi‑Fi, RS485, CAN |
| Grad de protecție | IP65 |
| Răcire | Răcire inteligentă cu aer |
| Temperatură de operare | −40°C până la +60°C; derating peste +45°C |
| Zgomot | <60dB |
| Dimensiuni (L × Î × A) | 456 × 750 × 268,5mm, fără conectori și suporturi |
| Masă | 51,9kg |
Documente produs
| 📄 Fișă tehnică Deye SUN‑14–20K‑SG05LP3‑EU‑SM2 (PDF) 📄 Manual de utilizare în limba engleză (PDF) 📄 Certificat de garanție Deye (PDF) Documentele se deschid într-o filă nouă. Verifică modelul acoperit de certificat, compatibilitatea bateriei, reglementările locale și versiunea de firmware înainte de instalare. |
Proiectare și instalare
| ✓ Potrivit pentru o arhitectură trifazată cu panouri, baterie low voltage și sarcini de backup proiectate corect. ✓ Utilizează baterii și cabluri dimensionate pentru curentul maxim de 350A și confirmă compatibilitatea BMS/CAN/RS485 cu producătorul bateriei. ✓ Configurarea MPPT, stringurilor PV, protecțiilor și modului backup trebuie realizată de un instalator autorizat, conform normativelor aplicabile. Conținutul exact al livrării, accesoriile de montaj și opțiunile de monitorizare se confirmă cu furnizorul înainte de comandă. |
|
Siguranță și montaj profesional ⚠️ Invertorul trebuie instalat și pus în funcțiune de personal calificat, cu respectarea manualului, normativelor electrice și cerințelor operatorului de distribuție. ⚠️ O baterie low voltage poate livra curenți mari. Folosește cabluri, siguranțe, întrerupătoare și conexiuni corect dimensionate pentru 350A și configurația reală a sistemului. ⚠️ Respectă tensiunile și curenții PV admisibili; proiectează stringurile în intervalul MPPT și fără depășirea tensiunii maxime DC de 800V. ⚠️ Nu conecta și nu deconecta cabluri sub sarcină. Oprește sursele conform manualului și verifică absența tensiunii înainte de intervenție. |
Întrebări frecvente
Este un invertor monofazat sau trifazat?
SUN‑20K‑SG05LP3‑EU‑SM2 este un invertor hibrid trifazat. Funcționează la 220/380V sau 230/400V, cu conexiune 3L+N+PE.
Ce baterii pot utiliza cu acest invertor?
Produsul acceptă baterii plumb-acid sau litiu-ion în intervalul 40–60V și folosește auto-adaptare BMS pentru bateriile litiu compatibile. Verifică modelul exact și protocolul BMS înainte de achiziție.
Câtă putere pot conecta din panouri fotovoltaice?
Producătorul indică putere PV accesibilă maximă de 40.000W și putere maximă de intrare PV de 32.000W. Dimensionarea câmpului PV se face de un proiectant sau instalator autorizat.
Are backup atunci când cade rețeaua?
Este un invertor hibrid care poate lucra cu baterie și oferă putere de vârf off-grid de două ori puterea nominală timp de 10 secunde, conform producătorului. Sarcinile de backup, tabloul de consumatori și protecțiile trebuie proiectate corect.
Ce înseamnă 2 MPPT-uri?
Dispune de două trackere MPPT, cu 2+2 stringuri declarate. Această configurație poate fi utilă când câmpurile de panouri au orientări, înclinări sau condiții de umbrire diferite.
Pot monitoriza invertorul prin internet?
Interfețele listate sunt Wi‑Fi, RS485 și CAN. Configurația de monitorizare, modulul inclus și accesul la internet se verifică înainte de instalare cu furnizorul și manualul produsului.
Poate fi montat afară?
Carcasa este clasificată IP65, iar intervalul de operare declarat este −40°C până la +60°C, cu derating peste +45°C. Montajul trebuie să respecte condițiile din manual, ventilația, protecția solară directă și accesul pentru mentenanță.
|
20kW putere nominală |
40kW PV access max. |
350A baterie max. |
2 MPPT 2+2 stringuri |
