Rack Baterii Deye 3U-HRACK 19 Inch pentru 12 Module BOS-G cu Extindere Modulara
Rack Baterii Deye 3U-HRACK 19 Inch pentru 12 Module BOS-G cu Extindere Modulara
SKU:3U-HRack-AB
Nu am putut încărca disponibilitatea pentru ridicare
- Descriere produs
- Pune o intrebare
|
Rack Baterii Deye 3U-HRACK, 19 inch, pentru BOS-G până la 12 module BOS-G · 1 control box HV · montaj pe podea · acces frontal · soluție modulară high voltage
|
🔋 Până la 12 module BOS-G

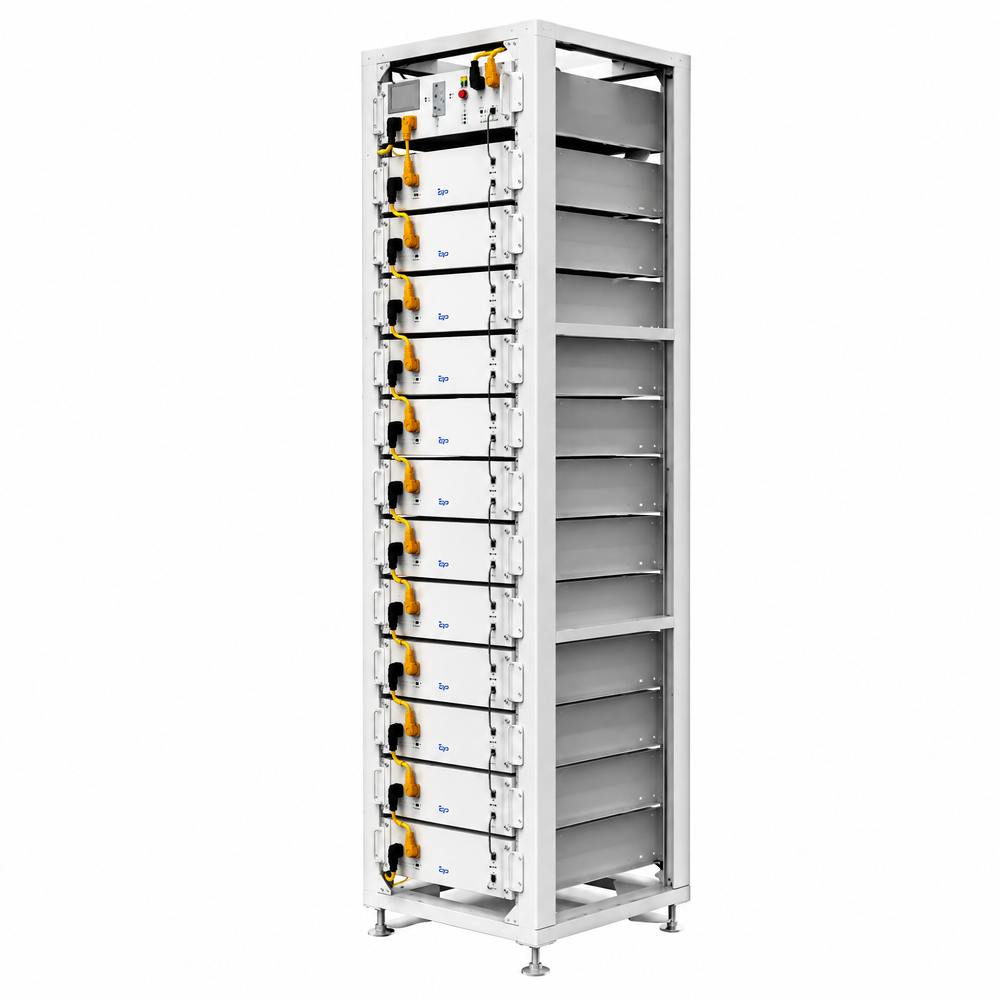

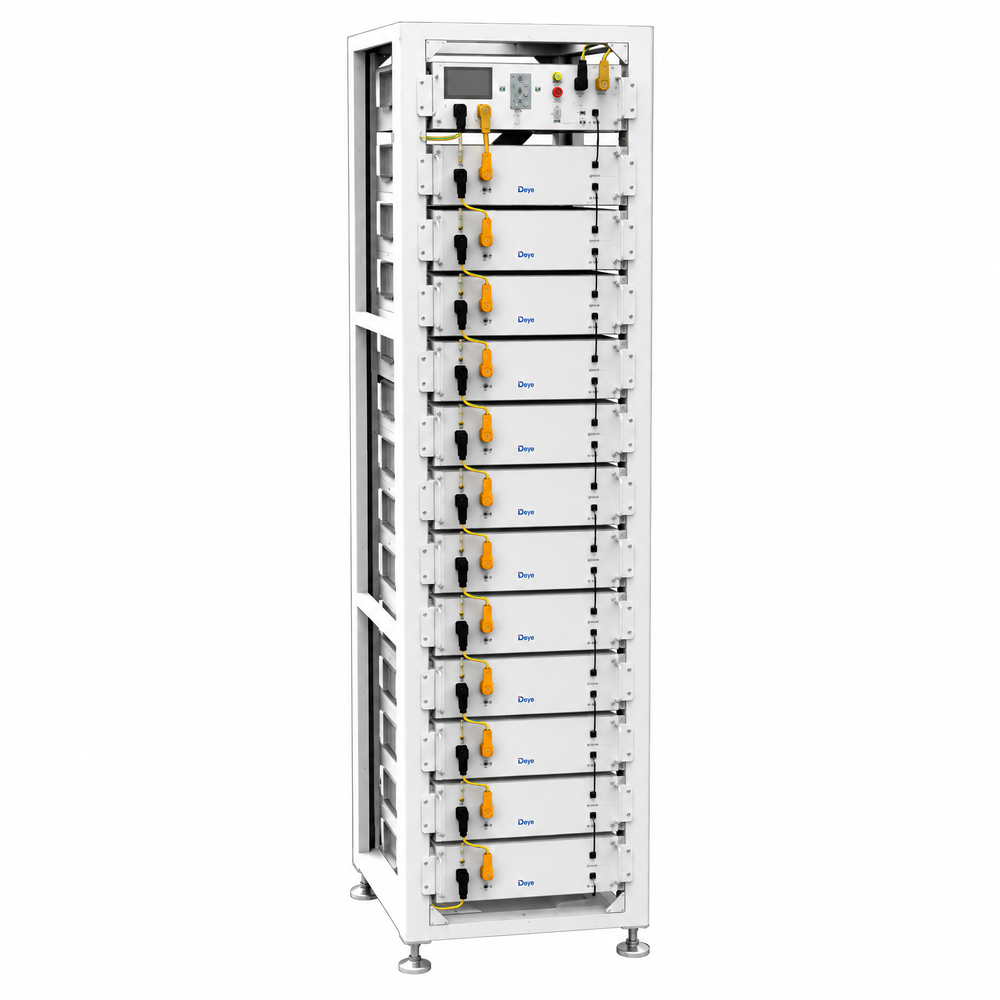

Structură proiectată pentru până la 12 module Deye BOS-G și o cutie de control high voltage, într-o configurație de rack standard 19 inch.
📈 Sistem scalabil până la 61,44kWh
Cu module BOS-G de 5,12kWh, un rack complet poate forma o configurație de 3–12 module, adică 15,36–61,44kWh capacitate nominală.
🔧 Construcție pentru mentenanță
Montaj pe podea cu acces frontal la module și cablare; soluția este gândită pentru service și extindere în instalații C&I sau off-grid.
⚙️ Compatibil BOS-G + HVB750V
Furnizorul indică compatibilitate cu modulele de baterie Deye BOS-G și cu cutia de control high voltage HVB750V.
📐 Format standard 19 inch
Formatul de rack 19 inch oferă o structură ordonată pentru arhitecturi de stocare high voltage, cu componente montate într-un singur ansamblu vertical.
🌬️ Organizare și răcire naturală
Structura robustă menține modulele organizate și permite circulația naturală a aerului, cu condiția respectării spațiilor de ventilație din manual.
Structură modulară pentru stocare high voltage Deye BOS-G

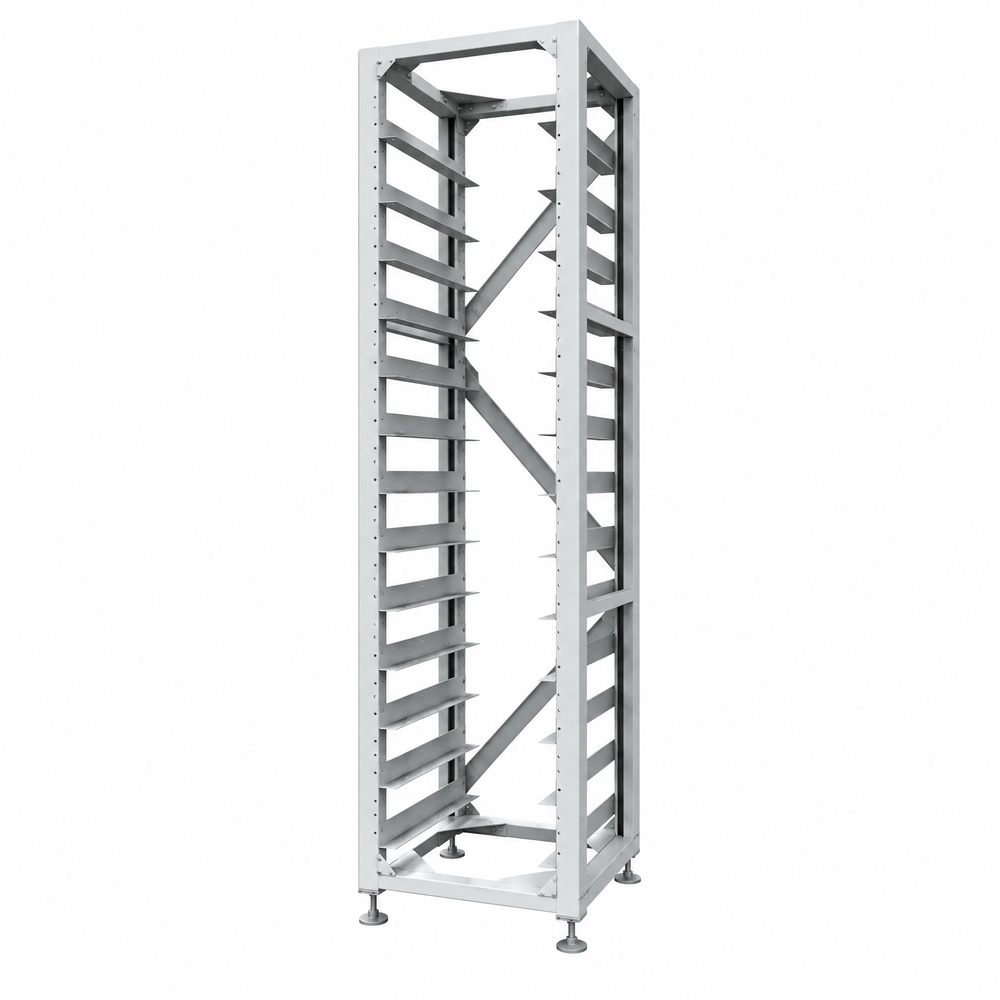

Deye 3U-HRACK este un rack de podea standard 19 inch, destinat organizării unui sistem modular Deye BOS-G. Este o componentă mecanică de infrastructură pentru module de baterie LiFePO₄ și o cutie de control high voltage; nu este o baterie și nu include capacitate energetică prin el însuși.
Prin instalarea a 3 până la 12 module BOS-G de 5,12kWh, configurația poate porni de la 15,36kWh și poate ajunge la 61,44kWh capacitate nominală pe rack. Configurația finală se stabilește împreună cu control box-ul, invertorul compatibil și proiectul electric.
Compatibilitate și arhitectură de sistem
|

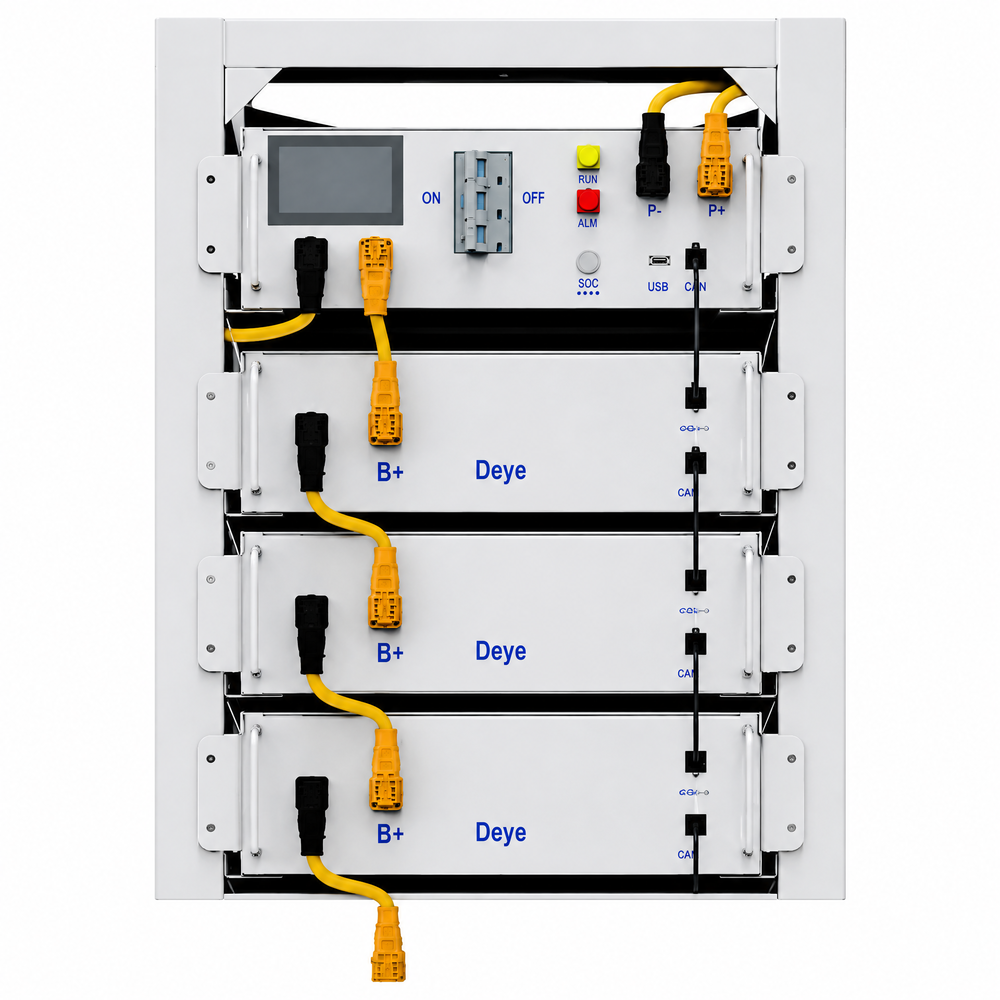

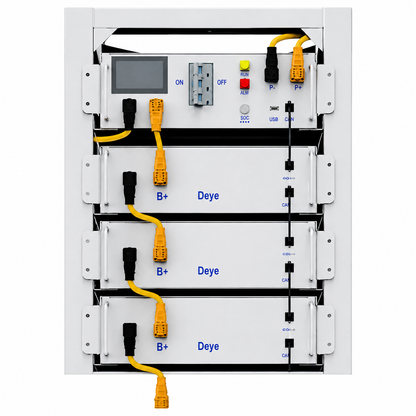

Componentele unui sistem BOS-G ● Rack 3U-HRACK: șasiu de montaj pentru module și control box; se livrează ca structură de rack. ● Module BOS-G: module LiFePO₄ de 5,12kWh fiecare, selectate în numărul cerut de capacitatea proiectului. ● Control box HVB750V: componenta de control high voltage indicată de furnizor pentru configurația BOS-G. ● Invertor compatibil: se alege în funcție de tensiunea sistemului, protocolul de comunicație și schema electrică proiectată. |
Scalare de la 3 la 12 module
Documentația oficială BOS-G indică module de 5,12kWh, cu 3–12 module conectate în serie într-un cluster. Aceasta corespunde unei capacități nominale de 15,36–61,44kWh și unei tensiuni nominale de sistem de 153,6–614,4V, în funcție de numărul modulelor instalate.
Energia utilizabilă, tensiunea efectivă și puterea sistemului depind de numărul modulelor, starea de încărcare, control box, setările BMS, invertorul compatibil, temperatură și limitele de operare ale proiectului.
🧱 3–12 module în același rack
Permite extinderea treptată a capacității în același format fizic, în limita configurației aprobate în manualul BOS-G.
🔌 Comunicare pentru BMS
Sistemul BOS-G utilizează controlul de cluster și comunicația sistemului; compatibilitatea CAN / RS485 se confirmă cu invertorul și versiunea de firmware.
🏢 Pentru proiecte C&I și off-grid
Formatul modular este potrivit pentru soluții de stocare comerciale, industriale sau off-grid, unde capacitatea și tensiunea se aleg în funcție de proiect.
🛠️ Acces de service
Accesul frontal facilitează instalarea modulelor, cablarea și operațiunile de mentenanță realizate de personal calificat.
Specificații tehnice
| Rack și compatibilitate | |
| Model | Deye 3U-HRACK |
| Tip produs | Rack de podea pentru sistem modular high voltage |
| Format rack | 19 inch |
| Compatibilitate declarată | Module Deye BOS-G și control box high voltage HVB750V |
| Număr maxim module BOS-G | 12 |
| Număr control box | 1 |
| Montaj | Pe podea, cu acces frontal pentru cablare și mentenanță |
| Capacitate sistem BOS-G compatibil | |
| Energie nominală per modul BOS-G | 5,12kWh |
| Număr module în serie | 3–12, în funcție de configurația proiectului |
| Capacitate nominală sistem | 15,36–61,44kWh* |
| Tensiune nominală sistem | 153,6–614,4V* |
| Control și comunicație BOS-G | Control box HV / BMS; CAN 2.0 și RS485 la nivel de sistem BOS-G |
| Dimensiuni și construcție | |
| Dimensiuni (L × l × h) | 589 × 590 × 2240mm, conform paginii furnizorului |
| Greutate aproximativă rack | 85kg, conform paginii furnizorului |
| Acces | Frontal |
| Ventilație | Răcire naturală; păstrează spațiile de ventilare prevăzute în manual |
Documente produs
| 📄 Fișă tehnică sistem Deye BOS-G și 3U-HRACK (PDF) Fișa tehnică se deschide într-o filă nouă. Confirmă versiunea rackului, numărul de module și control box-ul compatibil înainte de comandă și instalare. |
Proiectare și instalare
| ✓ Verifică dacă sunt incluse rackul, modulele BOS-G, control box-ul, cablurile și accesoriile necesare pentru configurația aleasă. ✓ Planifică spațiul de montaj, suportul de podea, masa totală a sistemului încărcat, accesul frontal și ventilația conform manualului. ✓ Confirmă compatibilitatea control box-ului, protocolului BMS, invertorului și firmware-ului înainte de achiziție și punere în funcțiune. * Capacitatea de 61,44kWh este calculată pentru 12 module BOS-G de 5,12kWh și nu reprezintă capacitatea rackului gol. Conținutul exact al livrării și compatibilitatea finală se confirmă cu furnizorul înainte de comandă. |
|
Siguranță și montaj profesional ⚠️ Sistemele BOS-G lucrează la tensiuni high voltage și trebuie instalate, cablate și puse în funcțiune exclusiv de personal calificat, conform manualului și normativelor aplicabile. ⚠️ Rackul încărcat poate avea o masă totală semnificativă. Verifică rezistența podelei, ancorarea, accesul de manipulare și condițiile de transport înainte de instalare. ⚠️ Nu instala module, control box-uri sau cabluri sub tensiune. Respectă secvența de montaj, deconectare și verificare a absenței tensiunii indicată în documentația Deye. |
Întrebări frecvente
Ce este Deye 3U-HRACK?
Este un rack mecanic standard 19 inch pentru montaj pe podea, destinat organizării modulelor Deye BOS-G și a unei cutii de control high voltage. Nu este un acumulator și nu stochează energie fără module BOS-G instalate.
Câte module BOS-G pot monta în rack?
Pagina furnizorului și documentația BOS-G indică instalarea a până la 12 module de baterie și a unui control box high voltage, în configurația aprobată de producător.
Ce capacitate pot obține cu un rack complet?
Un modul BOS-G are 5,12kWh nominal. Cu 3–12 module, sistemul poate avea 15,36–61,44kWh nominal. Capacitatea efectiv utilizabilă și configurația se verifică în documentația BMS și a invertorului.
Este rackul compatibil cu BOS-G Pro?
Listingul se referă la compatibilitatea declarată cu modulele Deye BOS-G și control box HVB750V. Nu presupune compatibilitatea cu BOS-G Pro sau alte serii fără confirmarea expresă a furnizorului și a documentației de produs.
Include rackul bateriile și control box-ul?
3U-HRACK este prezentat ca structură de rack pentru module și control box. Verifică explicit conținutul comenzii, deoarece numărul de module, control box-ul, cablurile și accesoriile pot varia în funcție de pachet.
Se poate monta în exterior?
Rackul este destinat unei instalări proiectate conform manualului. Alege un spațiu protejat și ventilat, compatibil cu cerințele modulelor, control box-ului, invertorului și reglementărilor locale.
De ce este necesar un instalator calificat?
Configurația BOS-G este high voltage și implică module de baterie, BMS, protecții, cablare și comunicație cu invertorul. Montajul și punerea în funcțiune necorespunzătoare pot produce risc electric, deteriorarea echipamentelor sau anularea condițiilor de garanție.
|
19″ format standard |
12 module max. |
61,44kWh sistem BOS-G max.* |
HVB750V control box compatibil |
